顎式破碎機介紹

  巨鑫機械的顎式破碎機又叫顎破機，該設備根據市場客戶需要，規格參數符合國家標準，其性能和結構采用了系統的、周全的優化設計，具有強度高、可靠耐用、破碎力大、深腔破碎，無死區、產量高等特點，是制砂生產線、砂石生產線中大塊石料破碎的選設備。

  主要用于破碎抗壓強度不超過320兆帕的各種物料，適用于砂石料場、礦山開采、煤礦開采、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等。

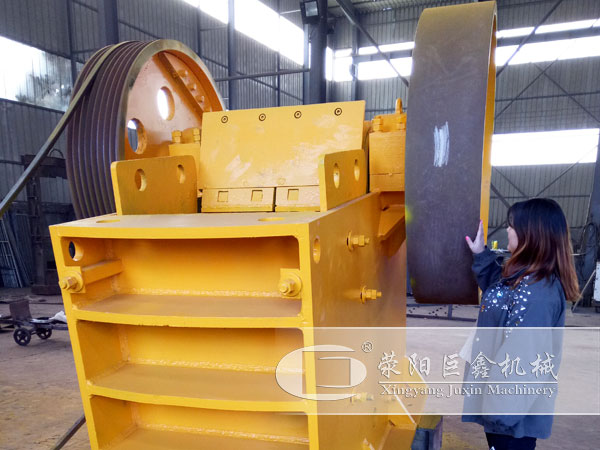

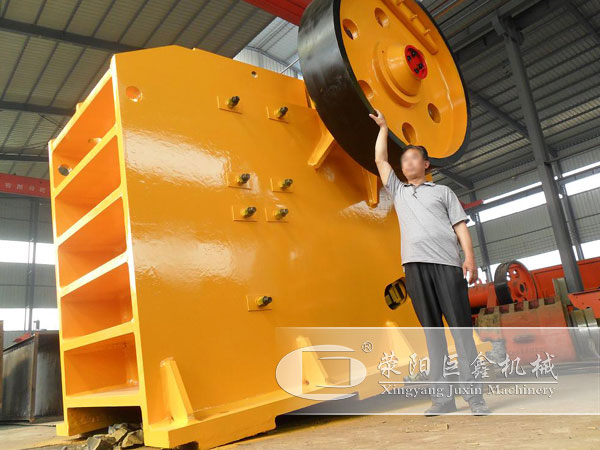

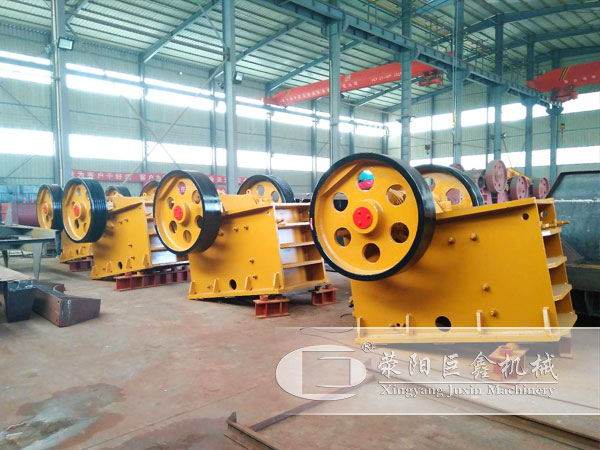

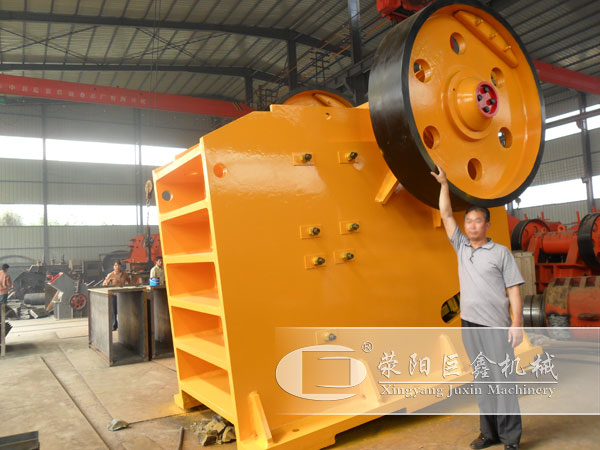

顎式破碎機設備展示

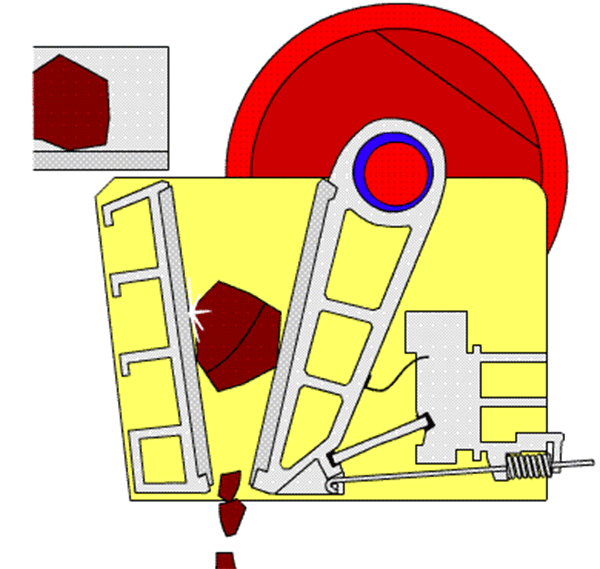

顎式破碎機工作原理

  顎式破碎機是以電動機為動力，通過電動機皮帶輪，由三角帶和槽輪驅動偏心軸，使動顎按預定軌跡作往復運動，從而將進入由固定顎板、活動顎板和邊護板組成的破碎腔內的物料予以破碎，并通過下部的排料口將成品物料排出。

  該系列顎式破碎機破碎方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被擠壓、搓、碾等多重破碎；當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料，實現批量生產。

顎式破碎機性能特點

1、運轉穩定、產量高：

  合理的破碎腔型設計，良好的運動參數，確定了合適的顎式破碎機嚙合角和行程特性值，提供了更大的破碎沖程、更高的生產率和更大的承載能力，使HD與同規格的其他產品相比，顎破產量可提高30%-50%。

2、破碎效率高：

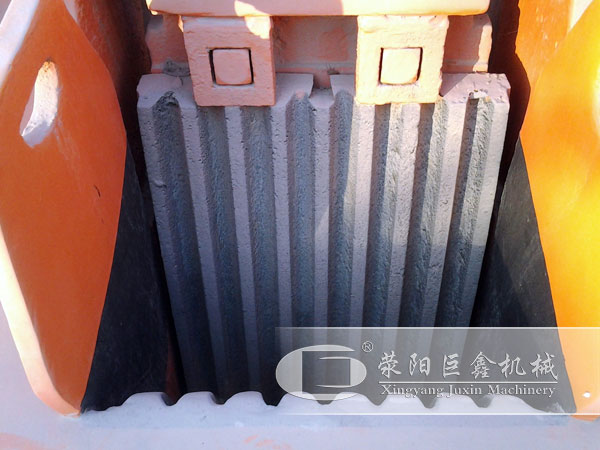

  對顎式破碎機顎板齒形進行了力學結構優化，采用分段曲線形顎板和錳鋼合金材質，增加了顎式破碎機顎板厚度，大大提高了破碎力，有效提高了破碎效率。

3、配件合理：

  通過對整體結構及配重部分的優化，準確計算分析確定飛輪、槽輪的結構和配重塊的重量，有效的降低了顎式破碎機設備的振動等級，使設備運轉更加平穩可靠。

4、顎式破碎機配件 承載能力大：

  顎式破碎機兩個超大軸承支撐整個動顎部進行運轉，設備承載能力更大，運行更加平穩。

5、獨特設計：

  飛輪采用合理的結構布局，更好地平衡了偏心運轉產生的不平衡力，避免因不平衡振動帶來的機器損傷，同時節省了安裝空間。

6、操作、維護方便：

  顎式破碎機自動化程高，減小了工人勞動力，另外設備的維護非常簡便，無須過多操作。

顎式破碎機技術參數

規格型號 Model	進料口尺寸 Feed opening size		進料粒度 Max feeding size (mm)	出料口調整范圍 Adjustable range of discharge opening (mm)	處理量 Capacity (t/h)	轉速 Speed (r/min)	總重量 Weight (t)	功率 Power (kw)	外形尺寸 Dimension (mm)
	長 Length (mm)	寬 Width (mm)
PE150*250	250	150	125	10-40	1-3	285	1.1	7.5	900*815*1080
PE250*400	400	250	210	20-80	4-14	290	2.5	15	1150*1075*1340
PE400*600	600	400	350	40-100	8-40	250	6.8	30	1700*1742*1530
PE500*750	750	500	425	50-100	30-90	250	10.3	55	1890*1916*1870
PE600*900	900	600	480	65-160	50-190	250	18	75	2792*3828*2525
PE750*1060	1060	750	630	80-140	80-220	250	28	110	2560*1750*2492
PE900*1200	1200	900	750	95-165	120-250	200	50	110	3800*3166*3045
PE1200*1500	1500	1200	1020	150-300	250-500	180	100.9	160	4200*3732*3843
PEX100*600	600	100	80	7-20	3-10	330	1.0	7.5	750*1660*595
PEX150*750	750	150	120	10-40	8-30	300	3.5	15	1380*1658*1025
PEX250*750	750	250	210	15-50	15-40	320	5.5	30	1420*1921*1528
PEX250*1000	1000	250	210	15-50	15-50	330	6.5	37	1550*1964*1380
PEX250*1200	1200	250	210	15-60	18-60	330	7.7	37	1840*2912*1580
PEX300*1300	1300	300	250	20-90	40-100	300	11	75	1930*2400*1747

規格型號 Model	處理量 Capacity (t/h)	總重量 Weight (t)	功率 Power (kw)
PE150*250	1-3	1.1	7.5
PE250*400	4-14	2.5	15
PE400*600	8-40	6.8	30
PE500*750	30-90	10.3	55
PE600*900	50-190	18	75
PE750*1060	80-220	28	110
PE900*1200	120-250	50	110
PE1200*1500	250-500	100.9	160
PEX100*600	3-10	1.0	7.5
PEX150*750	8-30	3.5	15
PEX250*750	15-40	5.5	30
PEX250*1000	15-50	6.5	37
PEX250*1200	18-60	7.7	37
PEX300*1300	40-100	11	75
